Last Updated on 16. März 2012 by Thomas J. Fehr
Der Hersteller Intel bietet für seine „Modular Server Systeme“ regelmässige Firmware-Updates an. Daher sollte man die Firmware-Versionen verfolgen und das System auch aktuell halten.
Dies hilft nicht nur mögliche Schwachstellen im System zu beseitigen, sondern ermöglicht es auch aktuelle Hardware (Computing Module) einzubauen. Sollte ein „Computing Module“ den Dienst verweigern und muss mit einem neuen ersetzt werden, kann das neue „Computing Module“ nur in ein System mit einer aktuellen Firmware-Version installiert werden.
Vorbereitung Firmware-Update
Um eine möglichst reibungslose Installation der neuen Firmware durchführen zu können, sollten folgende Punkte berücksichtigt werden.
- Das Aktualisieren der Firmware dauert ca. 1 Stunde.
- Firmware-Version für das richtige „Modular Server Chassis“ wählen. (MFSYS25 oder neuer MFSYS25V2)
- Sind alle Abhängigkeiten der neuen Firmware-Version erfüllt? (Bsp: Installation von 6.8 verlangt eine installierte Firmware-Version >= 2.7)
- Sämtliche „Computing Module“ müssen vor dem Update heruntergefahren werden.
- Der Netzwerkanschluss des CMM-Moduls sollte direkt mit dem Update-Rechner oder einem externen Switch verbunden sein. Nicht über den Modular Server Switch, da diese Firmware auch aktualisiert wird.
- Wenn das gewünschte Firmware-Update Paket heruntergeladen wurde, muss die Firmware noch entpackt werden. (Bsp: MFSYS25_MFSYS35_UFU_V6_8.zip) Die Firmware befindet sich dann in der Zip-Datei CMM_Core.zip. Diese darf nicht weiter entpackt werden!
Firmware-Update durchführen
Mit folgenden Schritten wird das Update durchgeführt:

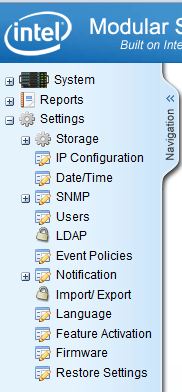

- Unter dem Menü: „Settings-> Firmware“ wird die Datei CMM_Core.zip hochgeladen.

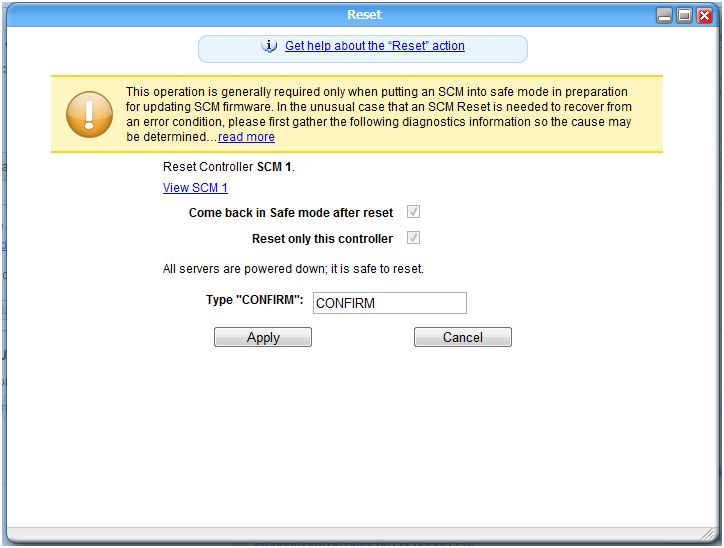

- Nach dem die Firmware erfolgreich hochgeladen wurde, muss das „Storage Control Modul“ in den „safe-modus“ versetzt werden. Es erscheint eine Meldung, welche bestätigt werden muss.

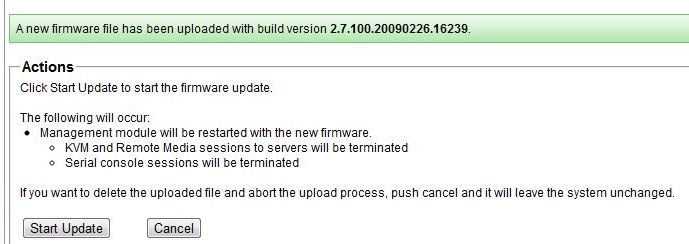

- Die Installation der neuen Firmware kann nun gestartet werden.
- Danach erfolgt ein Neustart bei dem das System auf die neue Version aktualisiert wird.

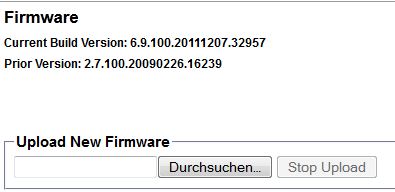

- Sobald das CMM wieder mit dem Webbrowser erreichbar ist, kann unter dem Menü „Settings-> Firmware“ beobachtet werden, was gerade aktualisiert wird. (Switch, Storage Control Modul…)

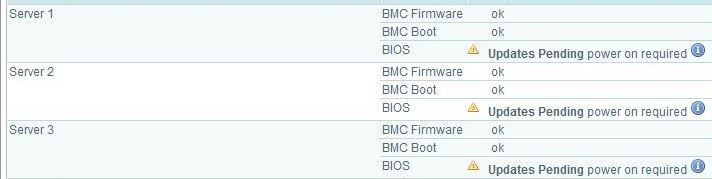

- Als nächstes werden die „Computing Modules“ mit der neuen Firmware aktualisiert. Dazu werden die einzelnen Module nacheinander eingeschaltet und so automatisch mit der neuen Firmware aktualisiert. Wurde die neue Firmware erfolgreich aktualisiert, sollte bei jedem „Computing Module“ das BIOS auf die Standarteinstellungen zurückgestellt werden. (BIOS reset to default F9)
