(1) Können als Ersatz für 74LS und 74ALS IC’s verwendet werden (2) Eingänge können mit den Ausgängen von 3.3 V Logik-Bausteine angesteuert werden
Techonologie
Kürzel
Beschreibung
TTL
Die Transistor-Transistor-Logik (TTL) ist eine Schaltungstechnik (Logikfamilie) für logische Schaltungen (Gatter), bei der als aktives Bauelement der Schaltung planare npn-Bipolartransistoren verwendet werden. Wikipedia
CMOS
Complementary metal-oxide-semiconductor (engl.; „komplementärer / sich ergänzender Metall-Oxid-Halbleiter“), Abk. CMOS, ist eine Bezeichnung für Halbleiterbauelemente, bei denen sowohl p-Kanal- als auch n-Kanal-MOSFETs auf einem gemeinsamen Substrat verwendet werden. Wikipedia
Namensgebung
SN
74
HC
02
N
Hersteller-Präfix
Temperaturbereich-Präfix
Typ
Logigfunktion
Packung
Beispiel der Namensgebug für einen SN74HC02N (Quad 2-Input NOR Gate)
Präfix
Hersteller
AM
AMD
HD
Hitachi
MC
Motorola
PC
Philips
M
STMicroelectronics
DM, MM, F
National Semiconductor
U
Signetics
SN
Texas Instruments
SP
SPI
TC
Thosiba
Hersteller-Präfix
Präfix
Temperaturbereich
Anwendungszweck
74
0°C bis +70°C
kommerziel
84
-40°C bis +85°C
industriell
54
-55°C bis +125°C
militärisch
Temperatur-Präfix
Logigfunktion
Beschreibung
00
Quad NAND Gate
02
Quad NOR Gate
08
Quad AND Gate
32
Quad OR Gate
86
Quad XOR Gate
04
Hex Inverter
132
4 NAND Schmitt Trigger Gatter mit je 2 Eingängen
161
4-Bit Synchronous Binary Counter
165
8-Bit Parallel -Load Shift Register (PISO)
595
8-Bit Serial-Input/Serial or Parallel-Output Shift Register (SISO / SIPO)
Logigfunktion
Packung
Wärmewiderstand des IC-Gehäuses (1)
D
73°C/W
DB
82°C/W
N
67°C/W
NS
64°C/W
PW
108°C/W
(1) Der Wärmewiderstand eines IC-Gehäuses (Package thermal impedance) ist das Mass für die Fähigkeit des Gehäuses, die vom IC (Chip) erzeugte Wärme auf die Leiterplatte oder die Umgebung zu übertragen.

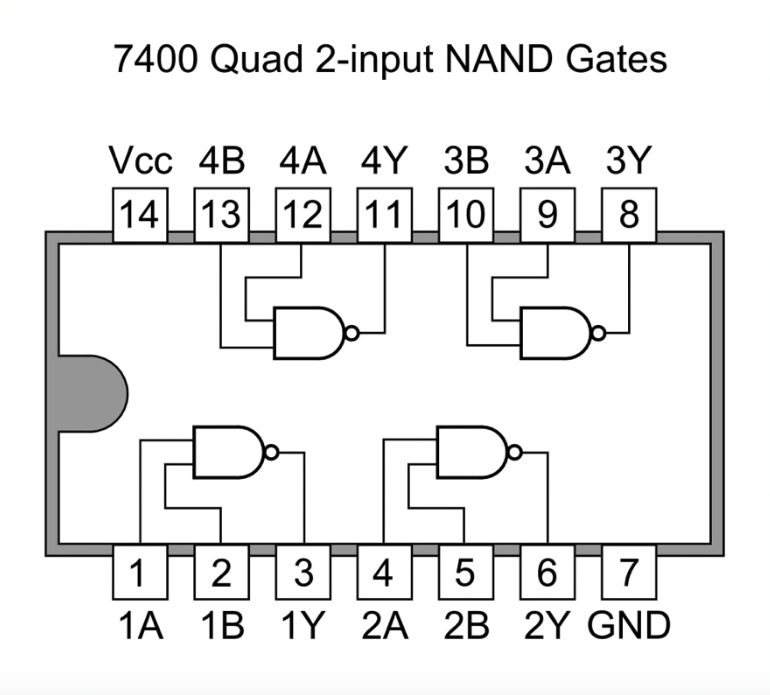

Pinbelegungen
Pin xA & xB sind die Inputpins, Pin xY ist der dazugehörige Outputpin. Gültig für x400, x402, x408, x432, x486
